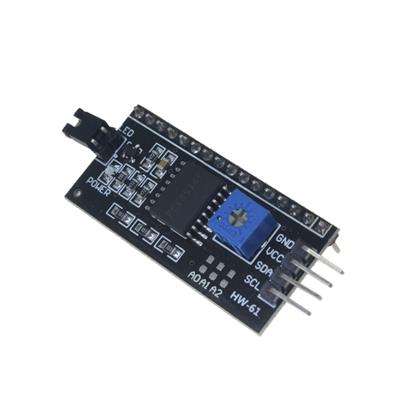

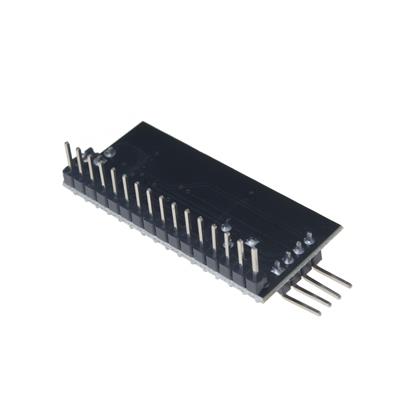

ماژول راه انداز lcd 2×16 با ارتباط i2c با چیپ Pcf8574

ماژول مبدل I2C برای ال سی دی 1602 (I2C Adapter for LCD 1602)

ماژول I2C Adapter for LCD 1602 یک برد کوچک است که به پشت LCD های کاراکتری 16×2 متصل شده و رابط موازی آن را به رابط I2C تبدیل می‌کند. این ماژول باعث کاهش سیم‌کشی و آزاد شدن پین‌های میکروکنترلر می‌شود.

🧩 مشخصات کلی:

• نوع: مبدل موازی به I2C برای LCD

• ولتاژ کاری: 2.5 ولت

• رابط ارتباطی: I2C

• تراشه اصلی: PCF8574 یا PCF8574A

• سازگاری: LCD های کاراکتری 16×2 و 20×4

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

  • VCC: تغذیه

  • GND: زمین

  • SDA: خط داده I2C

  • SCL: کلاک I2C

• ویژگی‌های مهم:

  • آدرس پیش‌فرض I2C: 0x27 یا 0x3F (قابل تغییر با jumper)

  • پتانسیومتر تنظیم کنتراست داخلی

  • LED backlight با کنترل روشنایی

💡 کاربردهای اصلی:

• کاهش سیم‌کشی در پروژه‌های دارای LCD

• آزاد کردن پین‌های میکروکنترلر

• اتصال چندین LCD با آدرس‌های مختلف

• پروژه‌های آموزشی و نمایش اطلاعات

✅ مزایا:

• کاهش ۶ سیم به ۲ سیم (SDA, SCL)

• نصب و راه‌اندازی آسان

• قیمت بسیار پایین

• سازگاری با اکثر میکروکنترلرها

• کنترل backlight از طریق نرم‌افزار

⚠️ محدودیت‌ها:

• سرعت refresh پایین‌تر نسبت به رابط موازی

• نیاز به کتابخانه‌های خاص

• محدودیت در کنترل پیشرفته LCD

🔍 عیب‌یابی:

• LCD روشن نمی‌شود: بررسی اتصال VCC و GND

• کاراکترهای نامشخص: تنظیم پتانسیومتر کنتراست

• عدم نمایش: بررسی آدرس I2C با اسکچ Scanner

🎯 جمع‌بندی:

ماژول I2C Adapter برای LCD 1602 یک راه‌حل عالی برای ساده‌سازی سیم‌کشی و بهینه‌سازی استفاده از پین‌های میکروکنترلر است. این ماژول برای مبتدیان و حرفه‌ای‌ها توصیه می شود و باعث تمیزتر شدن breadboard و کاهش خطاهای اتصال می‌شود.

نکته نهایی: برای پروژه‌های حرفه‌ای توصیه می شود است از ماژول‌های با کیفیت با تراشه PCF8574T استفاده شو
