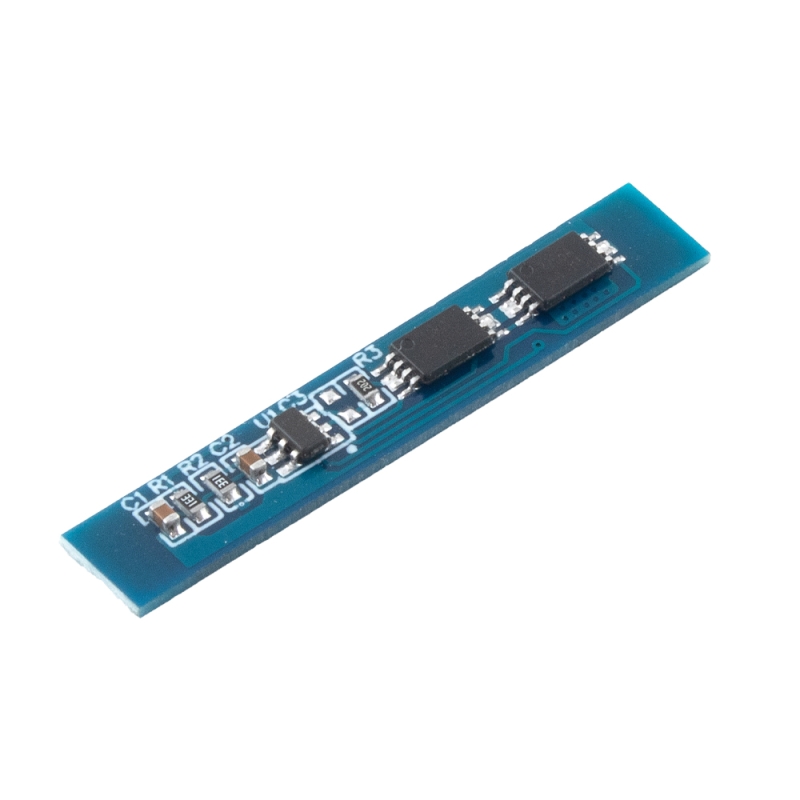

ماژول شارژ و دشارژ BMS باتری لیتیومی 2 سل 5 آمپر

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این مدل قابلیت پشتیبانی از باتری 2 سل با جریان دهی 5 آمپر می باشد .

مشخصات

ولتاژ شارژ: 8.4-9 ولت
ولتاژovercharge برابر : 4.25-4.35V ± 0.05V
ولتاژ discharge برابر : 2.5-3.0V ± 0.05V
حداکثر جریان عملیاتی: 5A
جریان استندبای : کمتر از 5µA
مقاومت داخلی: <300mΩ
دمای کارکرد: 40- تا 50+ درجه سانتی گراد

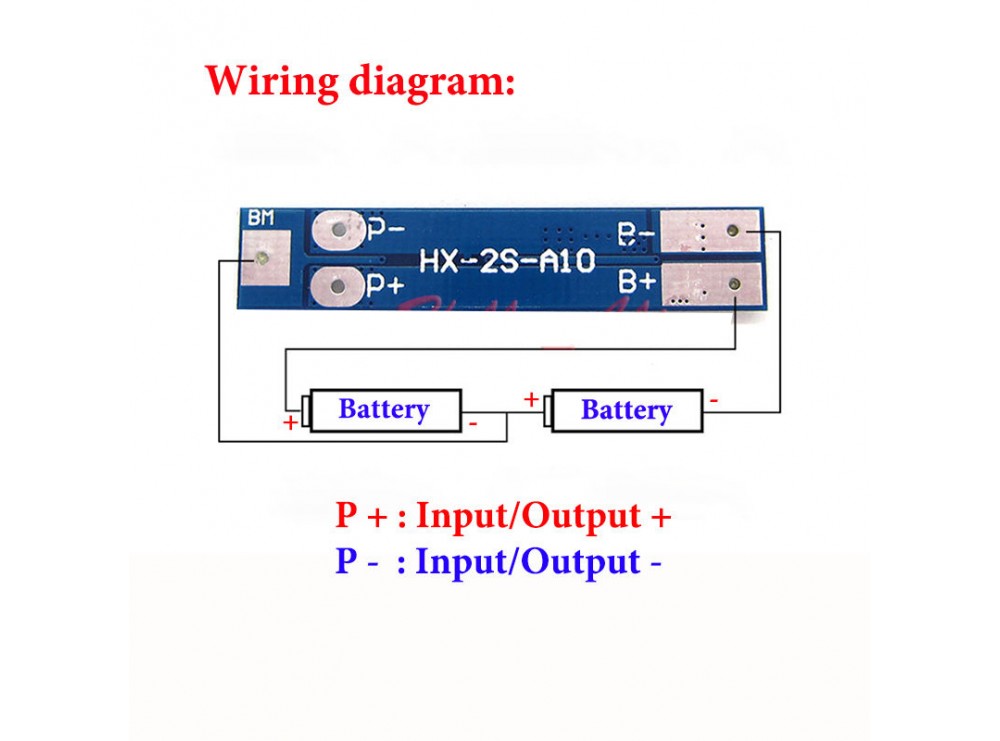

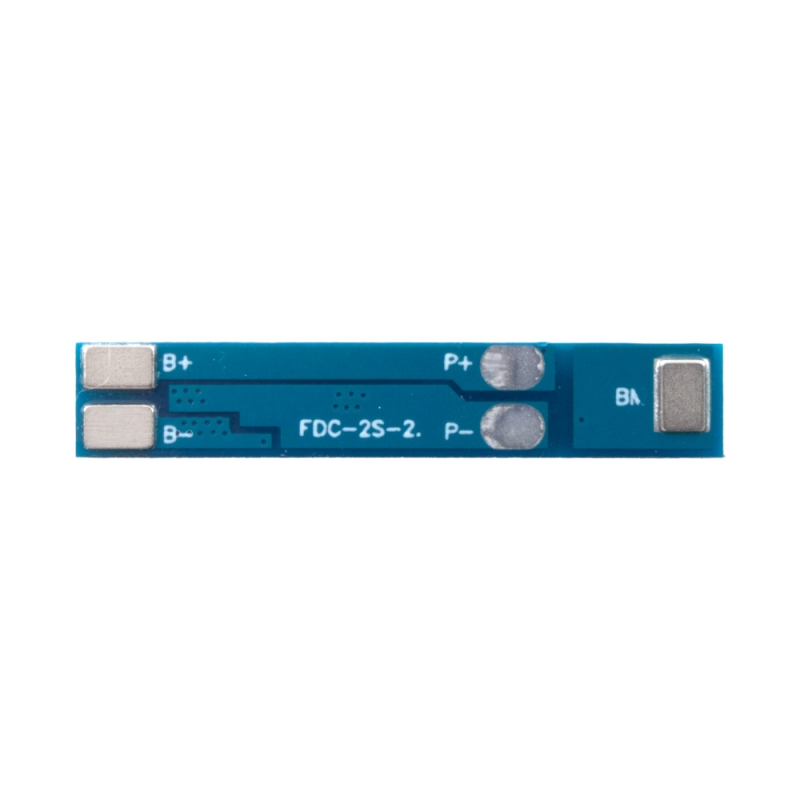

پین ها

B + B- : باتری
P + P- : شارژ / دشارژ
BM: نقطه اتصال باتری
B+: باتری + مثبت
B-: باتری – منفی
P+: خروجی / شارژ +
P-: خروجی / شارژ
