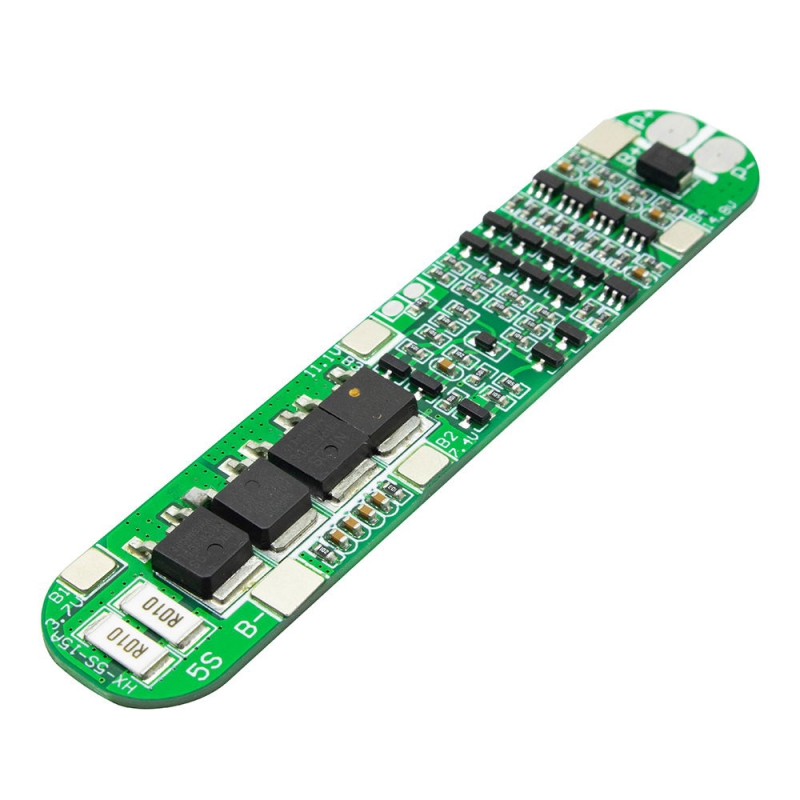

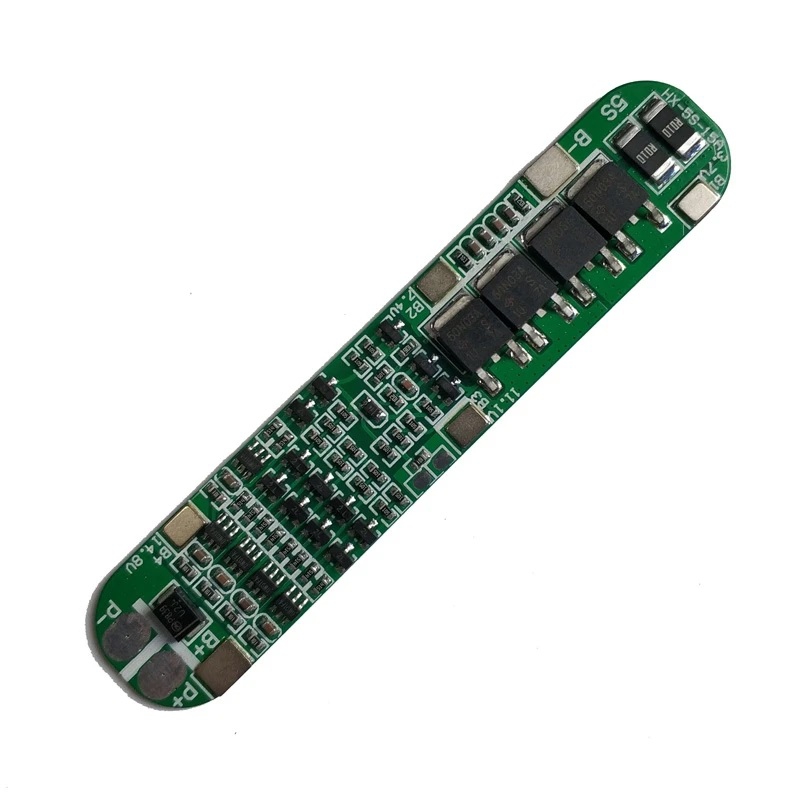

ماژول محافظ شارژ باتری لیتیومی 5 سل 15A
ماژول محافظ شارژ باتری لیتیومی 5 سل 15 آمپر یک برد محافظ پیشرفته برای باتری‌های لیتیوم یون 5 سل (3.7 ولت تا 4.2 ولت برای هر سل) است. این ماژول با پشتیبانی از جریان تخلیه مداوم 15 آمپر و جریان لحظه‌ای تا 25 آمپر، برای کاربردهایی با مصرف بالا طراحی شده است.

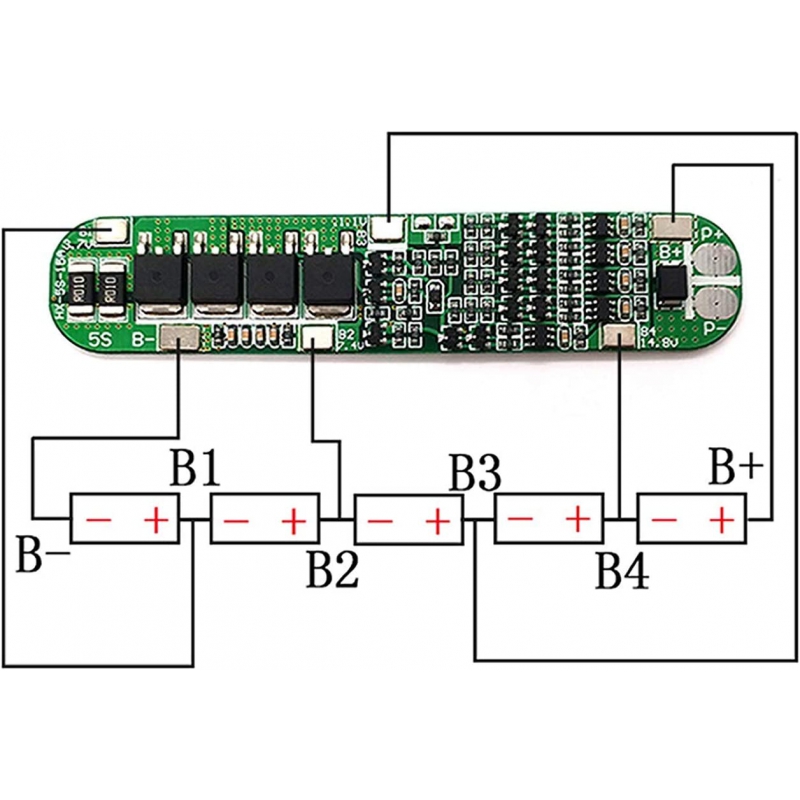

این برد دارای عملکردهای حفاظتی کامل شامل محافظت در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان بیش از حد، و اتصال کوتاه است. همچنین دارای تأخیرهای تشخیص دقیق، مقاومت داخلی پایین (کمتر از 20 میلی‌اهم) و مصرف جریان بسیار پایین در حالت خواب می‌باشد. پین‌های B+ و B- برای اتصال به باتری، و P+ و P- برای خروجی به مصرف‌کننده هستند.
ابعاد فیزیکی برد برابر با 88×16 میلی‌متر بوده و نصب آن روی پروژه‌های الکترونیکی مرتبط با باتری بسیار آسان است. این ماژول مناسب استفاده در انواع پک‌های باتری قابل شارژ، تجهیزات الکترونیکی قابل حمل و سیستم‌های برق اضطراری می‌باشد.
مشخصات فنی ماژول محافظ شارژ باتری لیتیومی 5 سل 15A
- نوع باتری: لیتیوم یون 5 سل (3.7V/4.2V برای هر سل)
- ولتاژ خروجی: 12.75 الی 21 ولت (بسته به میزان شارژ باتری
- ولتاژ شارژ: 21 ولت
- جریان شارژ: حداکثر 15 آمپر
- جریان تخلیه مداوم: 15 آمپر
- جریان تخلیه لحظه‌ای: 25 آمپر
- ولتاژ قطع شارژ بیش از حد: 4.28±0.05 ولت
- ولتاژ تشخیص تخلیه بیش از حد: 2.55±0.08 ولت
- ولتاژ بازیابی تخلیه: 2.9±0.1 ولت
- تشخیص جریان بیش از حد: 30±3 آمپر
- مقاومت داخلی: ≤20 میلی‌اهم
- مصرف در حالت کاری: ≤30 میکروآمپر
- مصرف در حالت خواب (شارژ بیش از حد): ≤10 میکروآمپر
- دمای کاری: 30- تا 80+ درجه سانتی‌گراد
- ابعاد برد: 88×16 میلی‌متر
