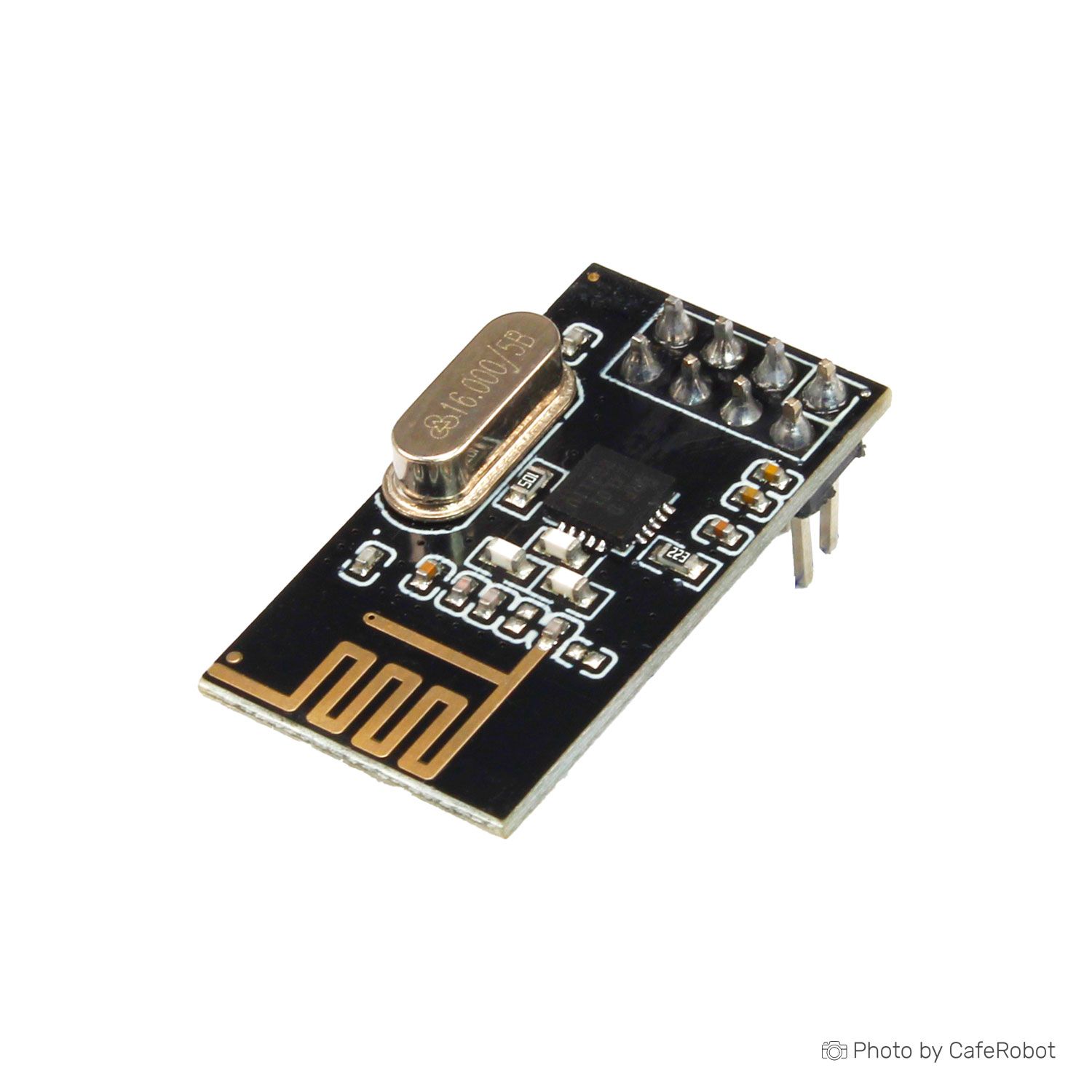

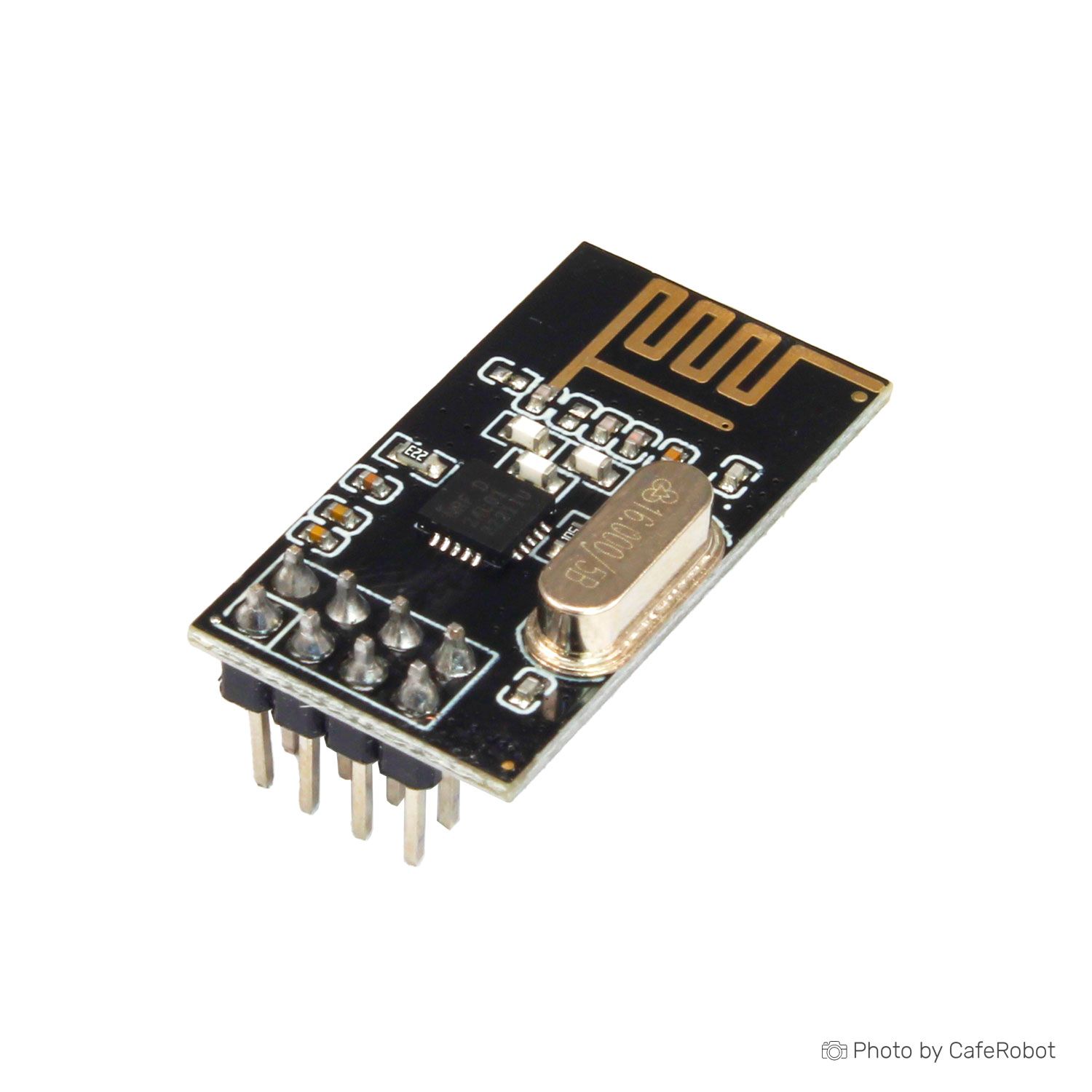

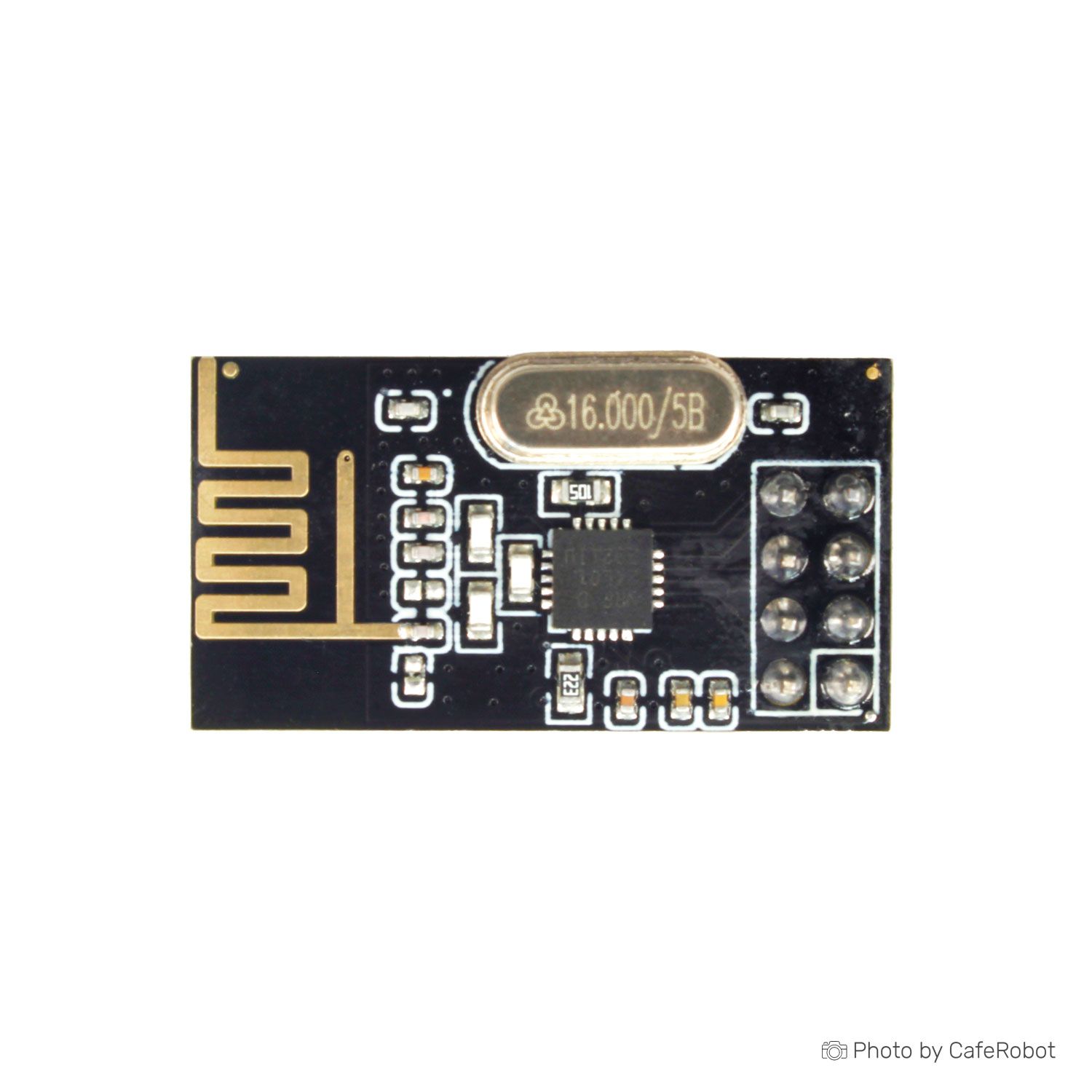

ماژول گیرنده‌ و فرستنده‌ NRF24L01 یکی از ماژول‌های محبوب در فرکانس 2.4 گیگاهرتز است که به طور گسترده در کاربردهای ارتباط بی‌سیم، به‌ویژه در الکترونیک‌های سرگرمی و دستگاه‌های کم‌مصرف مورد استفاده قرار می‌گیرد.

این ماژول با ابعاد تقریبی 15×28 میلی‌متر طراحی شده و به دلیل سادگی و اطمینان در برقراری اتصالات بی‌سیم شناخته می‌شود.

توجه: در سري پلاس « + » از اين آي سي ها يعني +nRF24L01 شركت Nordic مشخصاتي مانند برد، حساسيت و نرخ تبادل اطلاعات را نسبت به محصول سري قبل يعني nRF24L01 ارتقاء داده است. با اين حال دستورات كنترلي يا كامندهاي اين سري با سري قبل يكي بوده و تغييري نداشته است.

مشخصات ماژول فرستنده و گیرنده‌ NRF24L01 (فرکانس 2.4GHz)

چیپست: NRF24L01
فرکانس کاری: باند ISM در 2.4GHz
مدولاسیون: GFSK (تغییر فرکانس گوسی)
پروتکل ارتباطی: Enhanced ShockBurst (ESB) برای ارتباط نقطه به نقطه آسان
ولتاژ کاری: 1.9 تا 3.6 ولت (توصیه شده 3.3V) (پین‌های I/O مقاوم در برابر 5V) (از پین 3.3V آردوینو برای تغذیه استفاده نکنید)
برد ارتباطی: حداکثر تا 100 متر در فضای باز (بسته به تنظیمات قدرت و عوامل محیطی)
نرخ داده: نرخ داده‌های قابل تنظیم؛ شامل 250kbps، 1Mbps و 2Mbps
بسته‌بندی DIP-8: آنتن 2.4G داخلی
پشتیبانی از 6 کانال دریافت داده
مصرف جریان ارسال: 110mA
حساسیت دریافت: -96dBm در 250kbps
حداکثر توان ارسال: +7dBm
رابط SPI با سرعت تا 10MHz
محدوده دمای کاری: -20°C تا +70°C

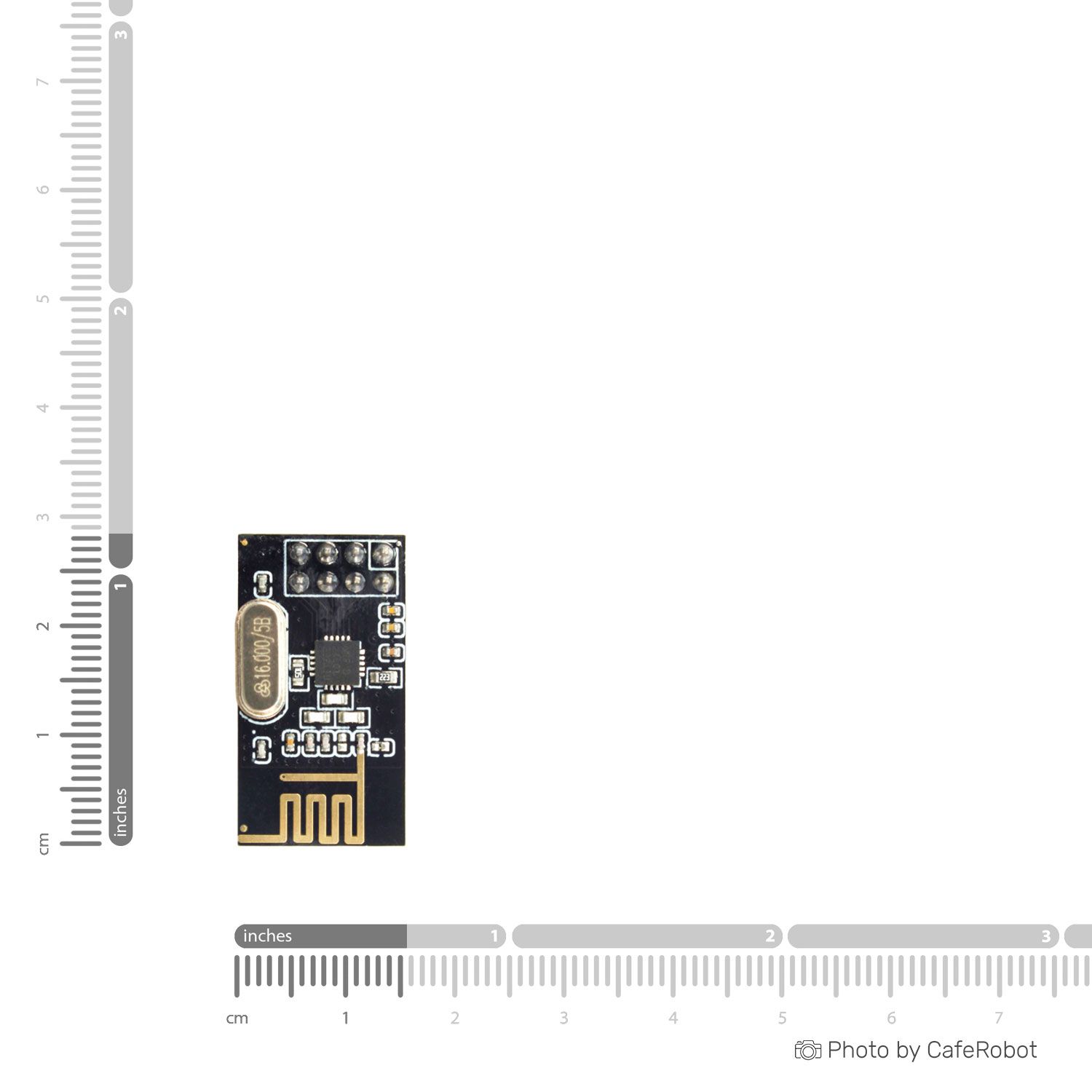

ابعاد: 15×28 میلی‌متر

پین‌های ماژول NRF24L01

VIN: تغذیه ماژول (1.9 تا 3.9 ولت)
GND: زمین
MOSI: خط انتقال داده برای پروتکل SPI
MISO: خط دریافت داده برای پروتکل SPI
SCK: همزمان‌سازی برای پروتکل SPI
IRQ: وقفه برای پروتکل SPI
CSN: انتخاب ماژول برای پروتکل SPI
CE: فعال‌سازی پروتکل SPI

کاربردهای ماژول NRF24L01

شبکه‌های حسگر بی‌سیم: برای ایجاد شبکه‌های حسگر در کاربردهایی مانند اتوماسیون خانگی، پایش محیطی و صنعتی.
سیستم‌های کنترل از راه دور: ساخت سیستم‌های کنترل از راه دور برای ربات‌ها، پهپادها و لوازم خانگی.
پروژه‌های اینترنت اشیا (IoT): استفاده در پروژه‌های IoT مانند دستگاه‌های خانگی هوشمند و فناوری‌های پوشیدنی.
ثبت داده‌های بی‌سیم: ایجاد سیستم‌های ثبت داده بی‌سیم برای پایش و جمع‌آوری داده از مکان‌های دوردست.
پروژه‌های سرگرمی و اسباب‌بازی: استفاده در پروژه‌های سرگرمی مانند ماشین‌های کنترل از راه دور و پهپادها.
شبکه‌های مش (Mesh Networking): ایجاد شبکه‌های مش برای ارتباط بین گره‌های متعدد.
اتوماسیون خانگی: استفاده در سیستم‌های اتوماسیون خانگی برای کنترل و پایش بی‌سیم دستگاه‌های هوشمند.
روباتیک: استفاده در پروژه‌های روباتیک برای ارتباط بی‌سیم بین اجزای مختلف.

نکات استفاده از ماژول NRF24L01

تغذیه پایدار: ولتاژ تغذیه در محدوده توصیه شده را برای عملکرد بهتر و پایدار فراهم کنید.
تنظیم آنتن: برای برد بهتر، آنتن مناسب انتخاب کنید و آن را دور از موانع و سطوح فلزی قرار دهید.
کاهش نویز: از خازن‌های کنار پایه‌های تغذیه برای کاهش نویز استفاده کنید.
توجه به زمین: زمین کردن صحیح برای کاهش نویز و تداخل اهمیت دارد
