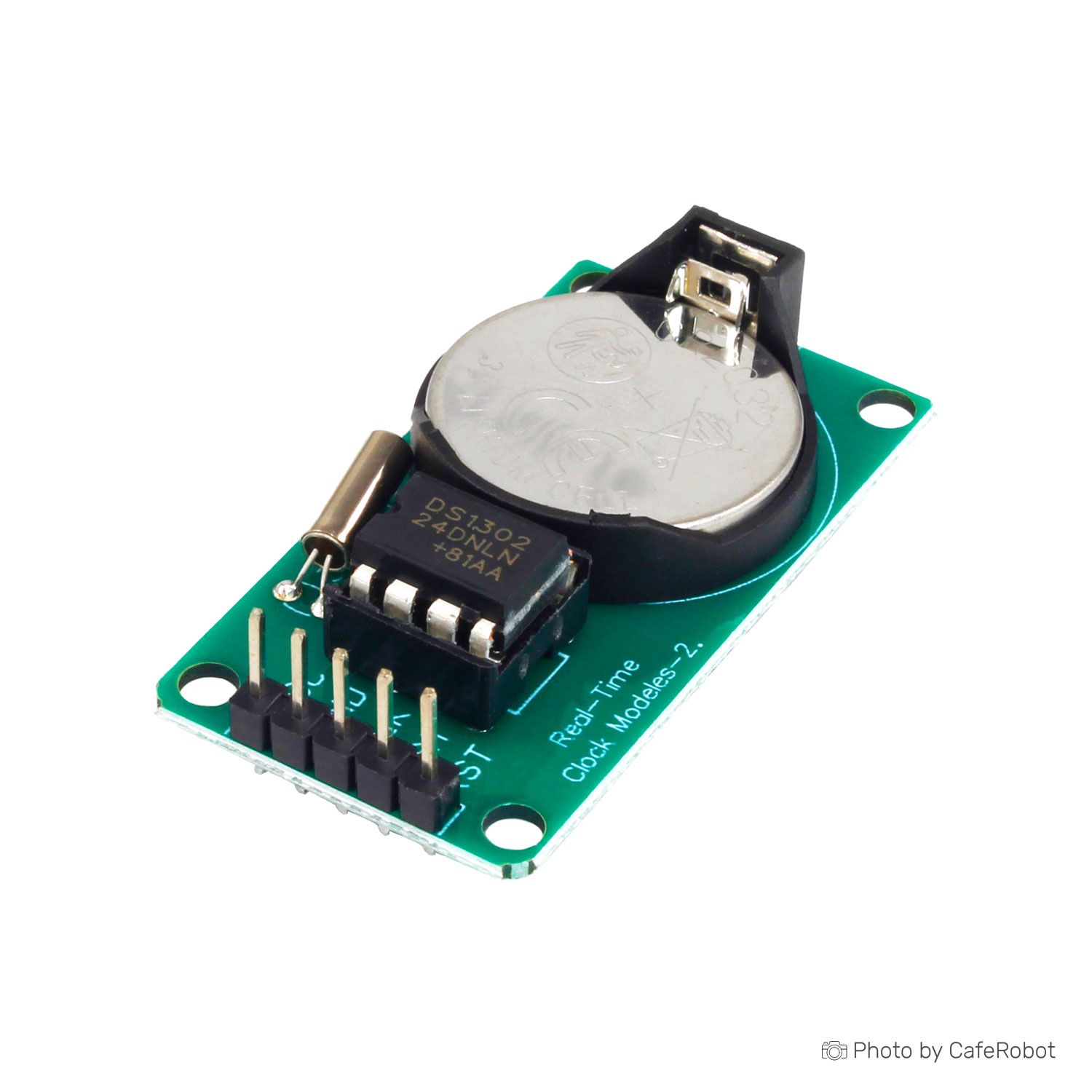

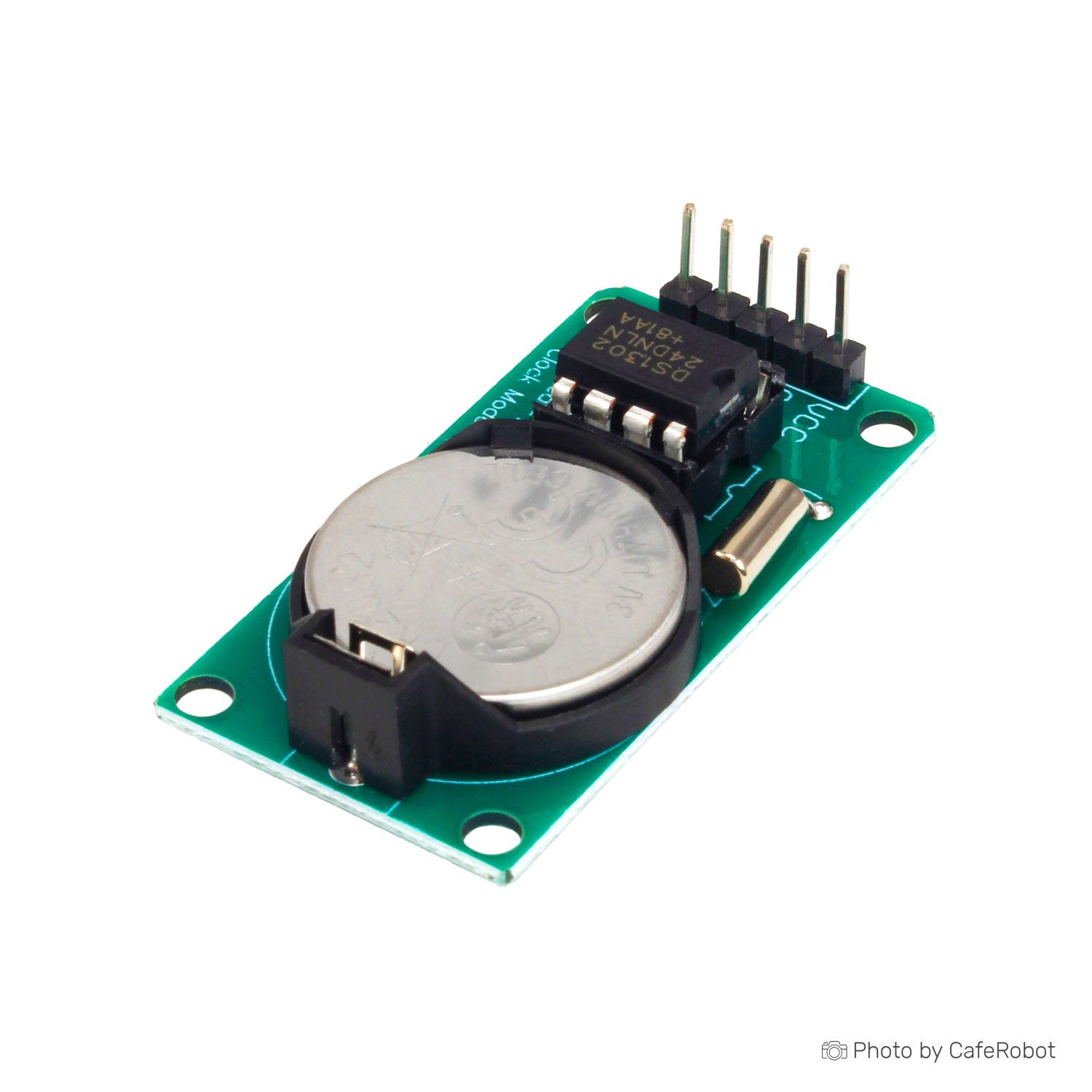

ماژول ساعت دقیق DS1302

DS1302 یک ماژول ساعت دقیق است که به صورت بلادرنگ کار می کند و دارای 31 بایت حافظه داخلی است. ساعت‌های بلادرنگ توانایی محاسبه ثانیه ها، دقیقه ها، ساعت ها، روزها، هفته ها، ماه ها و سالهای قبل از سال 2100 و همچنین قابلیت تنظیم سال های کبیسه را دارند. همچنین با استفاده از نشانگر AM / PM می‌توانید بین حالت 24 یا 12 آن را تنظیم کنید. مصرف برق ماژول بسیار کم است و می تواند سالها با استفاده از یک باتری CR2032 کار کند. از دیگر ویژگی های این ماژول این است که پس از یک بار تنظیم ساعت و تاریخ، حتی بعد از خاموش شدن ماژول، نیاز به تنظیم دوباره ندارد.

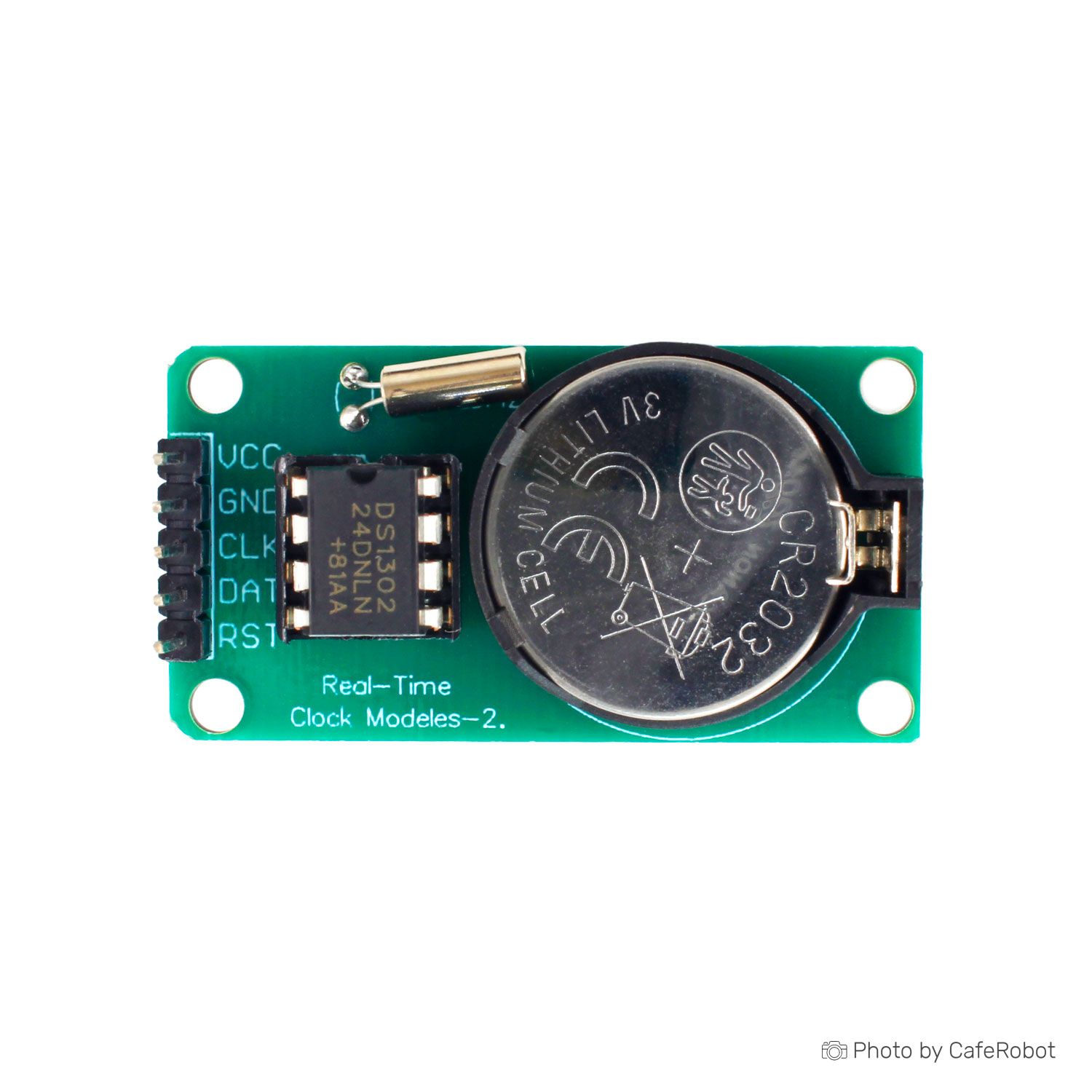

این ماژول فقط از سه پایه استفاده می‌کند: RST (Reset) یا تنظیم مجدد، DAT (داده‌های I/O)، CLK (سریال کلاک). به علاوه به دو پایه GND و VCC جهت تغذیه نیاز دارد. این ماژول بر پایه آی‏ سی ساعت دقیق DS1307 ساخته شده است.

مشخصات فنی ماژول ساعت دقیق DS1302

• ولتاژ ماژول: 3.3-5 ولت DC
• ولتاژ عملیات: 2-5.5 ولت DC
• جریان کاری: 5 میلی آمپر
• IC ساعت: DS1302
• دمای کاری: 40- تا 85+ سانتی گراد
• رطوبت کاری: 0-95% RH

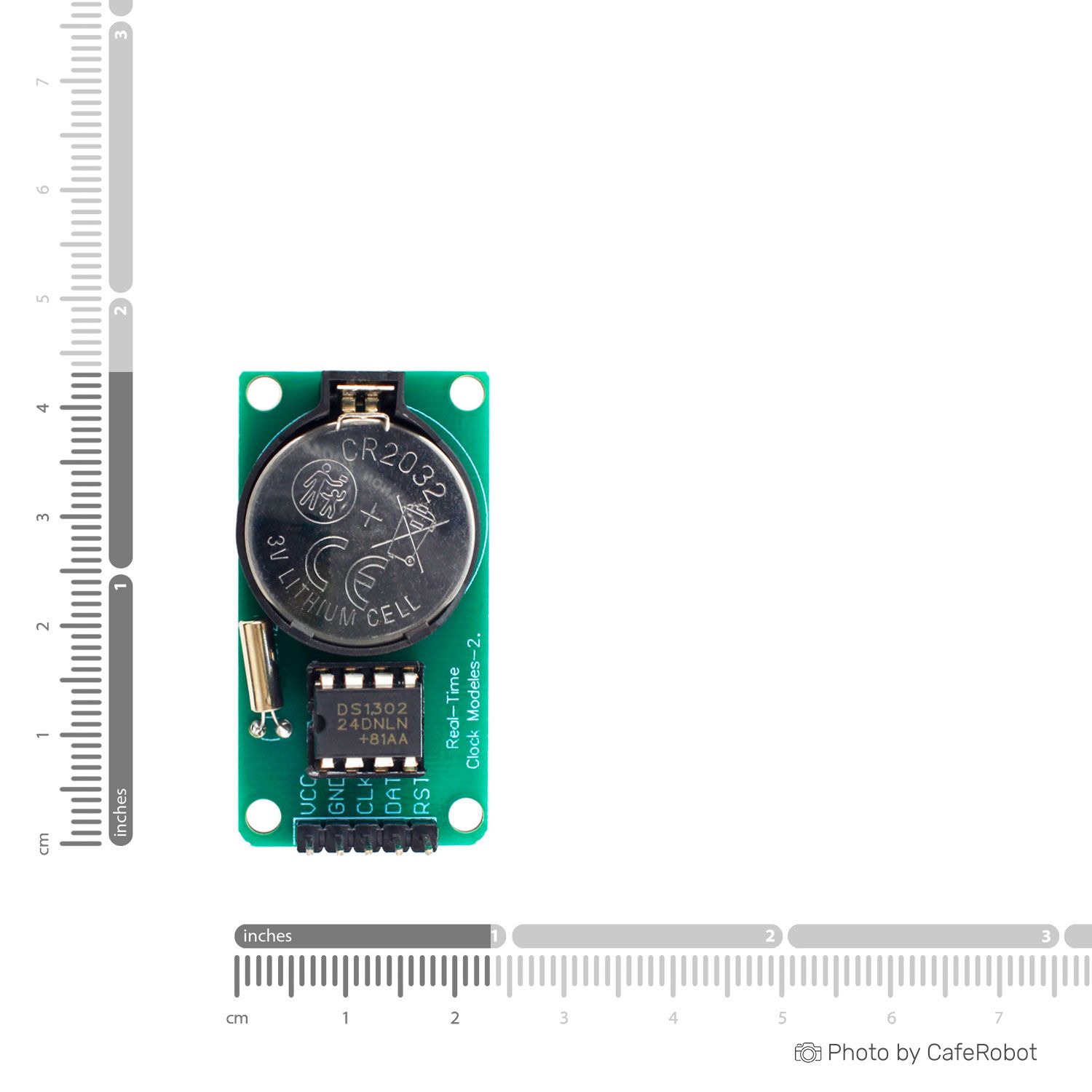

• ابعاد: 43x23x12 میلی متر
• دارای 4 سوراخ به قطر 3.1 میلی متر
• سازگار با آردوینو و رسپبری پای
• باتری مناسب: CR2032
