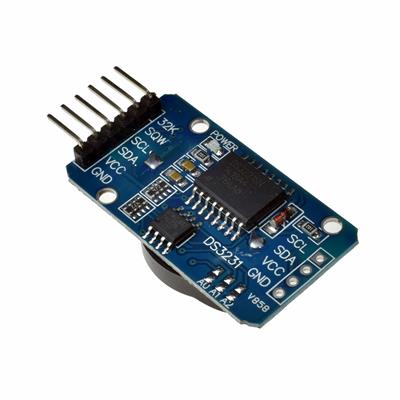

ماژول ساعت DS3231

DS3231 یک ماژول ساعت Real-Time (RTC) با دقت بالا است. جزئیات کلی آن به شرح زیر است:

۱. مشخصات کلی

• تراشه اصلی: DS3231 (Maxim Integrated)

• دقت: ±۲ppm (≈±۱ دقیقه در سال)

• ولتاژ کاری: ۳.۳V – ۵.۵V

• رابط ارتباطی: I2C (آدرس ۰x۶۸)

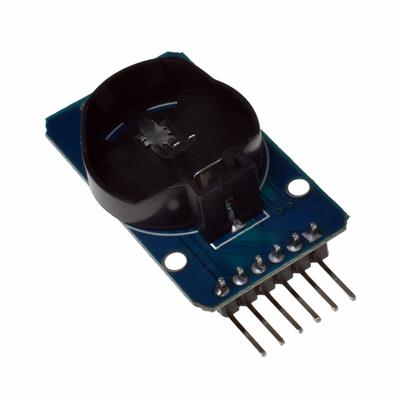

• باتری پشتیبان: CR2032 (برای حفظ زمان در قطع برق)

۲. ویژگی‌های کلیدی

• دماسنج داخلی: جبران سازی دما برای دقت بالا

• هشدار (Alarm): ۲ عدد آلارم قابل برنامه‌ریزی

• خروجی مربعی: programmable square wave output (۱Hz تا ۳۲.۷۶۸kHz)

• حافظه SRAM: ۲۵۶ بایت برای ذخیره داده‌های کاربر

۳. کاربردها

• سیستم‌های لاگ‌گیری داده با timestamp

• دستگاه‌های مستقل از برق (مانند داده‌برداری میدانی)

• ساعت دیجیتال با دقت بالا

• سیستم‌های wake-up

۴. پین‌های اصلی

• VCC: تغذیه ۳.۳V – ۵V

• GND: زمین

• SDA: داده I2C

• SCL: کلاک I2C

• SQW: خروجی موج مربعی

• ۳۲K: خروجی 32.768kHz

۵. مزایا

• دقت بسیار بالا (بهترین در کلاس خود)

• مصرف توان بسیار پایین

• دماسنج داخلی برای جبران حرارتی

• قیمت مناسب

۶. معایب

• نیاز به باتری پشتیبان برای حفظ زمان

• محدودیت در تعداد آلارم‌ها (۲ عدد)

• عدم پشتیبانی از کاراکترهای فارسی در تاریخ

۷. نکات مهم

• باتری: حتماً از باتری CR2032 با کیفیت استفاده شود.

• Pull-up resistors: مقاومت‌های pull-up روی SDA/SCL لازم است (معمولاً ۴.۷kΩ).

• کتابخانه: استفاده از کتابخانه‌های tested (مانند RTClib برای آردوینو).

۸. جایگزین‌های مشابه

• DS1307: ارزان‌تر اما با دقت پایین‌تر

• PCF8563: مصرف بسیار پایین اما دقت متوسط

• RX8900: دقت بالا با ویژگی‌های اضافی
