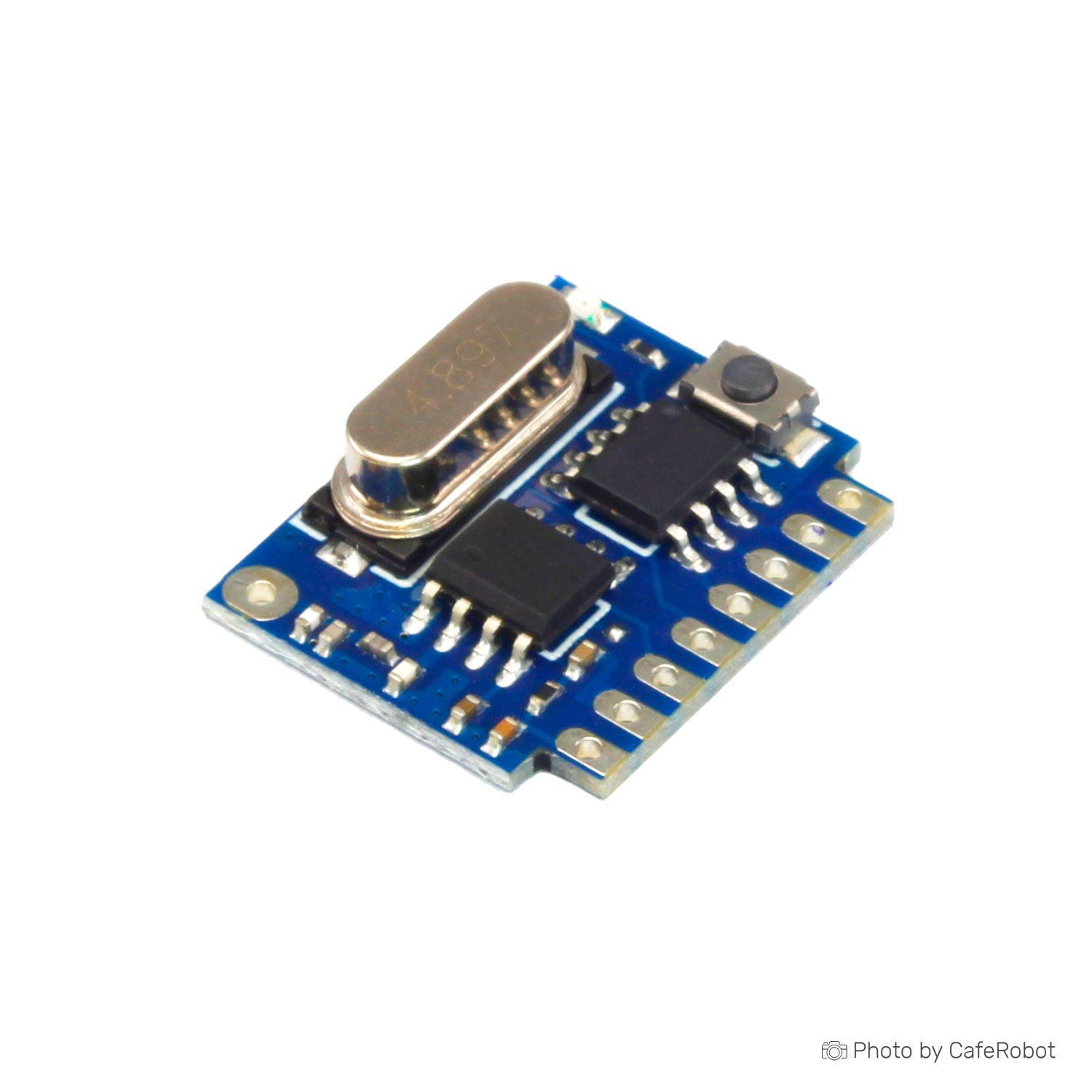

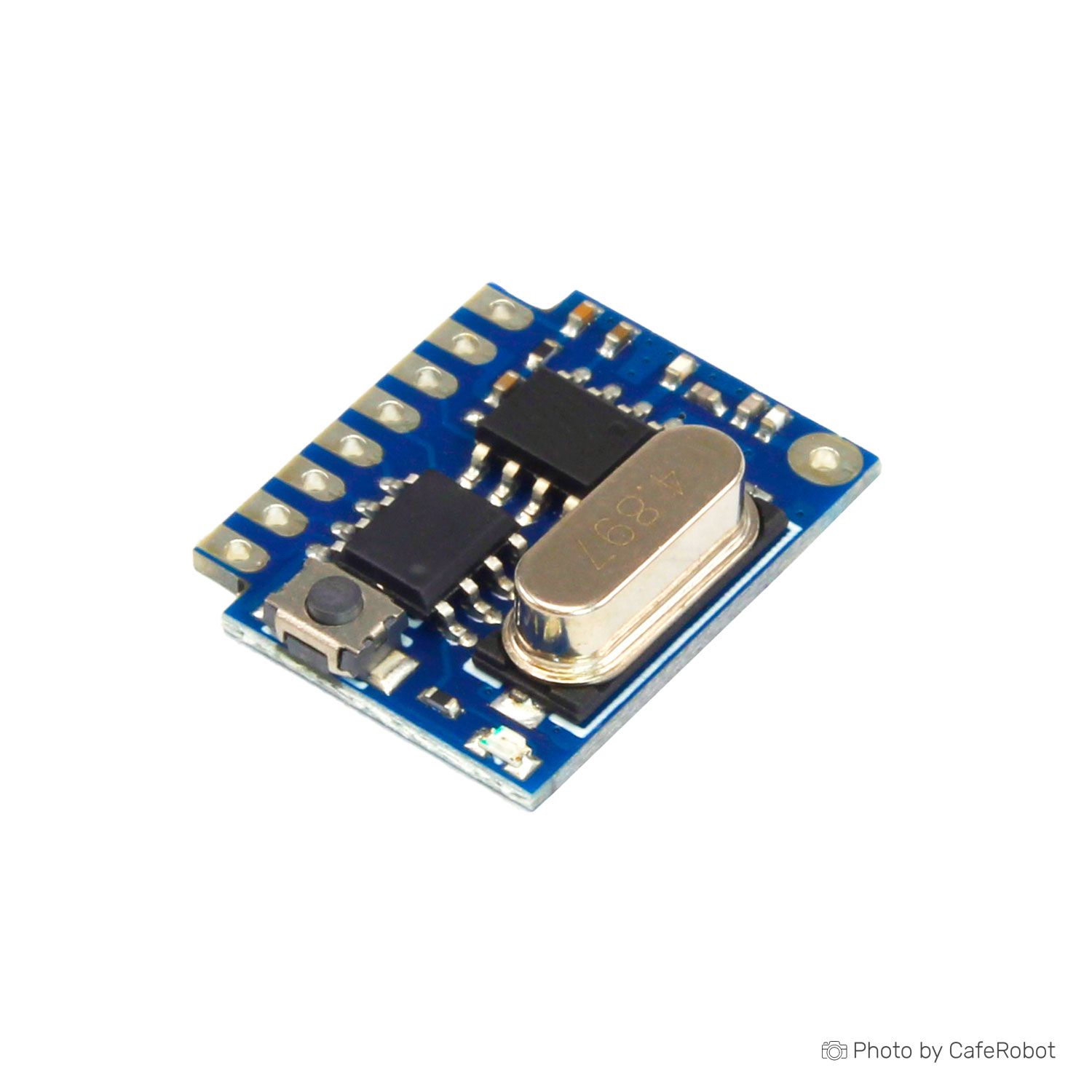

ماژول گیرنده رادیویی DRX1K به همراه کد لرن یک گیرنده پرکاربرد و با حساسیت بالا است که از فرکانس‌های 433MHz یا 315MHz پشتیبانی می‌کند. این ماژول به طور خودکار سیگنال‌ها را از تراشه‌های بی‌سیم مختلف مانند 2262، 2260، 2264 و EV1527 رمزگشایی می‌کند و بنابراین با انواع کنترل‌های از راه دور سازگار است. این ماژول قادر است تا 10 کد کنترل از راه دور را یاد بگیرد و ذخیره کند و عملکرد قابل اعتمادی در محیط‌های سخت ارائه می‌دهد. این ماژول دارای حالت‌های کاری قابل تنظیم است و کدهای یاد گرفته شده را حتی پس از قطع برق حفظ می‌کند.

مشخصات فنی ماژول گیرنده رادیویی DRX1K به همراه کد لرن

فرکانس کاری: 315MHz / 433.92MHz
ولتاژ کاری: 2.2V – 5.0V
جریان کاری: 4.8mA (315MHz)، 6.5mA (433.92MHz)
حساسیت دریافت: -112dBm @ 315MHz / -112dBm @ 433MHz
حالت مدولاسیون: ASK/OOK
نرخ انتقال: حداکثر 10kbps (توصیه شده زیر 2.5kbps)
امپدانس آنتن: 50Ω

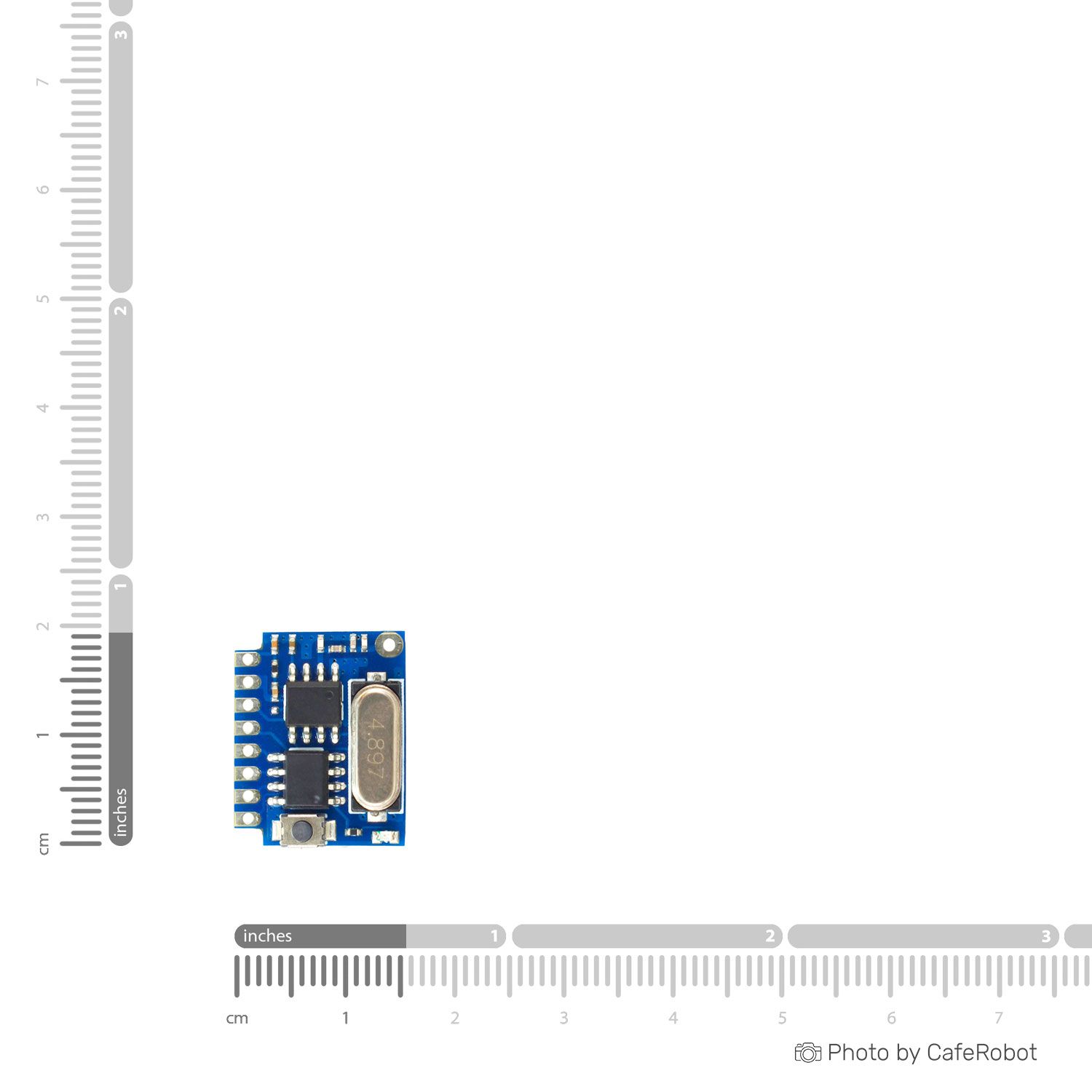

ابعاد: 15.5x19x5.1mm (طول x عرض x ارتفاع)
دما کاری: -20°C تا +80°C

نحوه استفاده از ماژول گیرنده بی‌سیم DRX1K

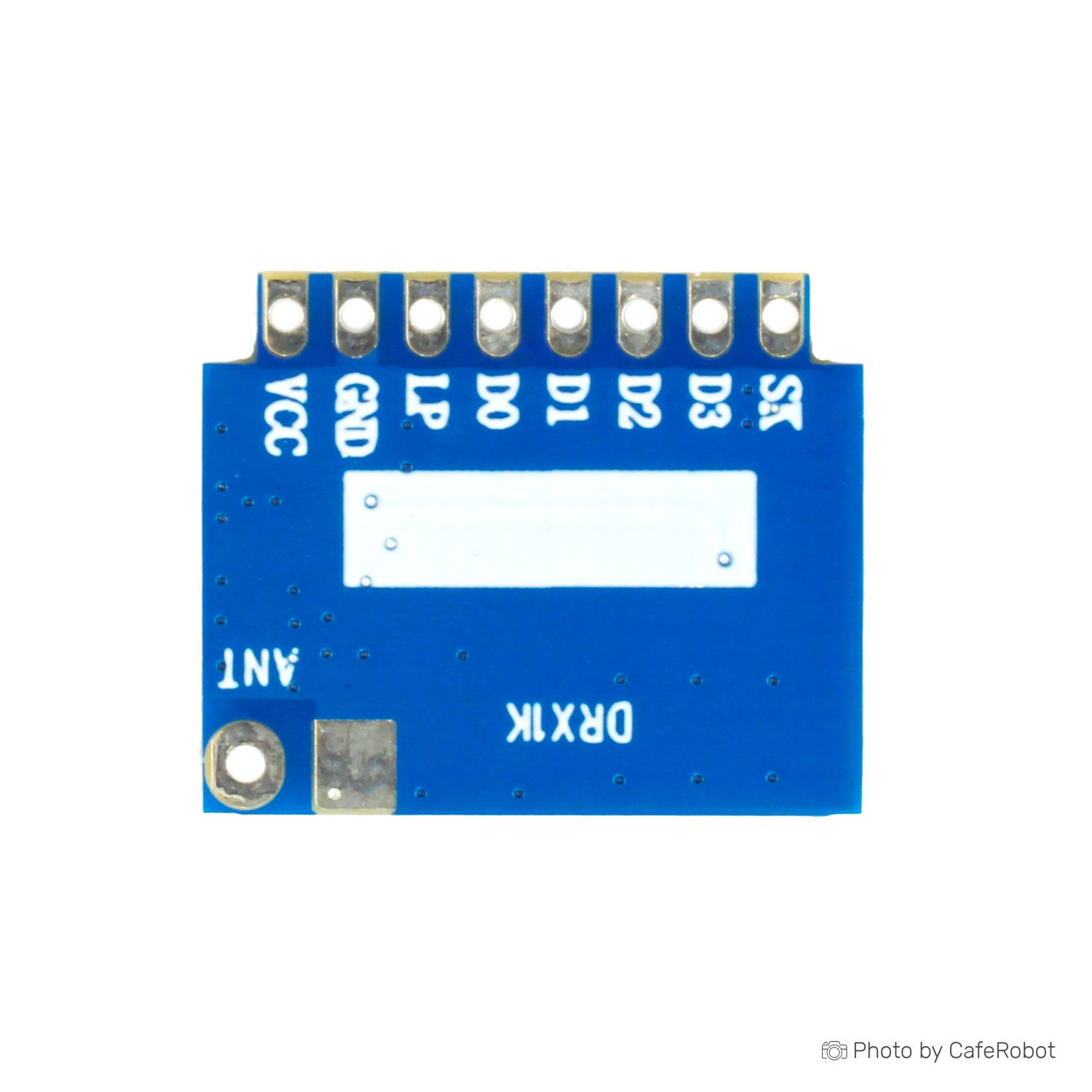

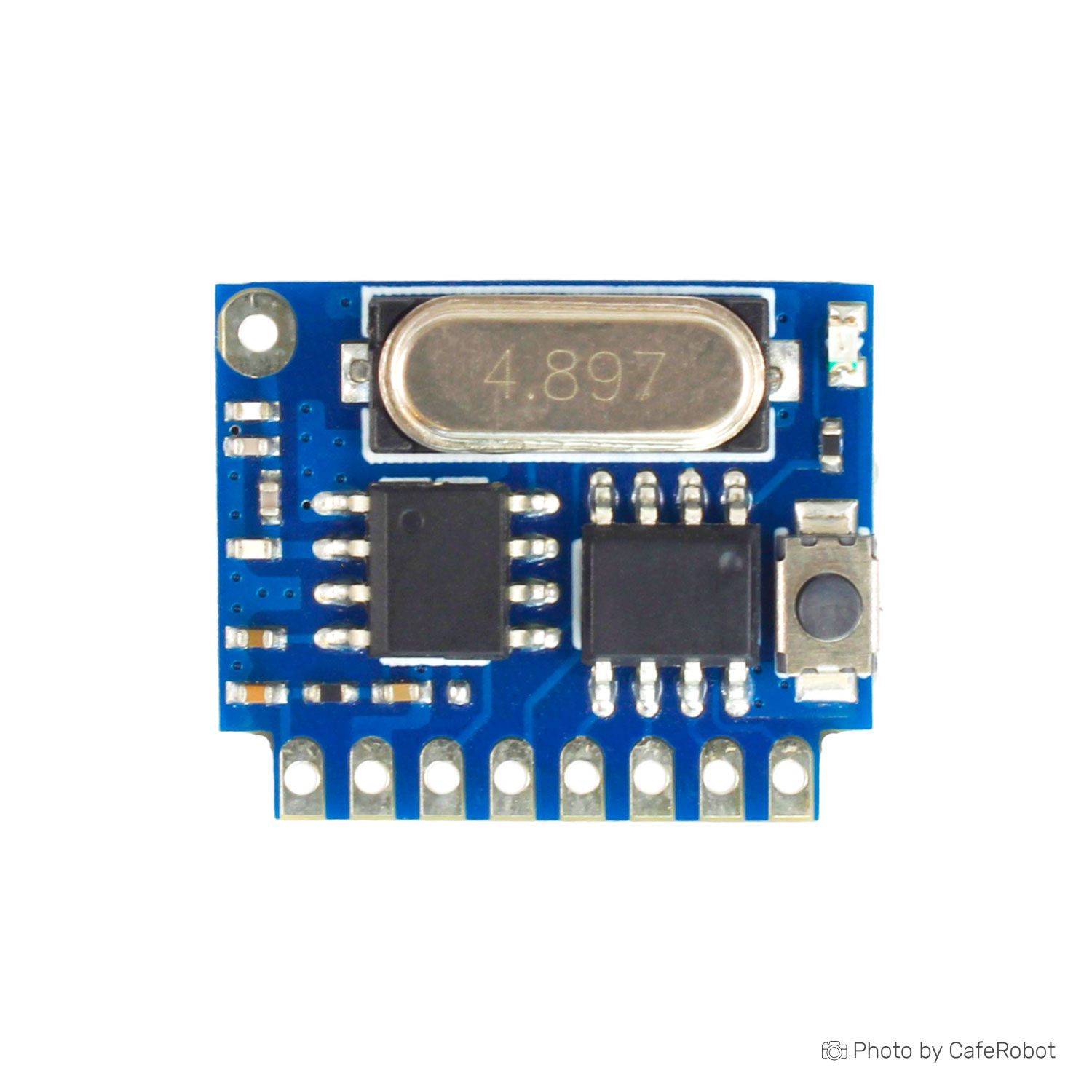

توضیحات پین‌ها

VCC: ورودی تغذیه (۲.۲ تا ۵ ولت)
GND: اتصال زمین
LP: کنترل مصرف انرژی
- اتصال به GND برای کارکرد معمولی
- اتصال به VCC برای توقف کار و کاهش مصرف
SK: پین دکمه و LED
- برای جفت کردن ریموت و تغییر حالت‌ها استفاده می‌شود
- به دکمه روی ماژول متصل است
- بعد از ارسال فرمان، به حالت ورودی برگردانده شود
D0 ~ D3: خروجی دیجیتال برای روشن شدن هنگام فشار دادن دکمه ریموت. می‌توانید آن‌ها را به ماژول‌های رله وصل کنید.

آموزش دادن ریموت (Pairing)

دکمه روی گیرنده را حدود ۱ ثانیه نگه دارید
LED روشن می‌ماند
یکی از دکمه‌های ریموت را فشار دهید
LED خاموش می‌شود و جفت شدن انجام می‌شود

تغییر حالت خروجی

این ماژول ۳ حالت خروجی دارد:

۱ چشمک: لحظه‌ای (Jog)
۲ چشمک: خودقفل (Self-lock)
۳ چشمک: قفل تبادلی (Interlock)

مراحل تغییر حالت:

برق ماژول را قطع کنید
دکمه روی گیرنده را نگه دارید
در حالی که دکمه را نگه داشته‌اید، برق را وصل کنید
حدود ۲ ثانیه نگه دارید سپس رها کنید
LED روی ماژول چشمک خواهد زد. براساس تعداد چشمکی که میزند مود تایین میشود. با انجام مجدد این عمل به مود بعدی میروید.
