ماژول اپتوکانتر

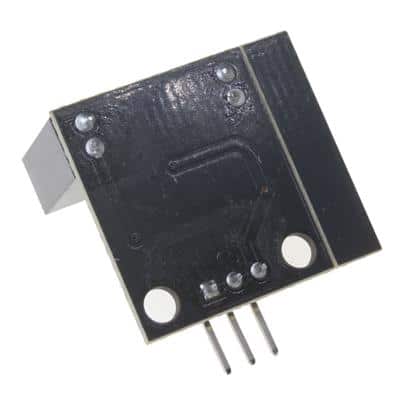

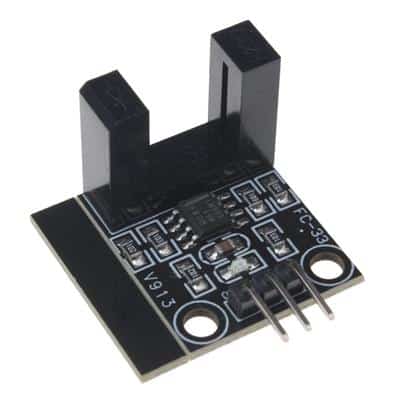

OPTO COUNTER MODULE 10MM یک ماژول شمارنده نوری (Optical Counter) است که برای تشخیص و شمارش عبور اجسام از یک مسیر استفاده می‌شود. این ماژول معمولاً از یک فرستنده و گیرنده مادون قرمز (IR) تشکیل شده که در فاصله 10 میلی‌متری از هم قرار گرفته‌اند.

🧩 مشخصات کلی:

• نوع: سنسور نوری شکستی (Photoelectric Sensor)

• فاصله تشخیص: 10mm (بین فرستنده و گیرنده)

• ولتاژ کاری: 3.3V DC

• پاسخ‌دهی: سریع (محدوده کیلوهرتز)

⚙️ مشخصات فنی کلیدی:

• فرستنده: LED مادون قرمز (IR LED)

• گیرنده: فتوترانزیستور یا فتودیود

• پین‌های اصلی:

  • VCC: تغذیه 3.3V

  • GND: زمین

  • OUT: خروجی دیجیتال

💡 کاربردهای اصلی:

• شمارش تولید: خطوط تولید و بسته‌بندی

• کنترل سرعت: اندازه‌گیری RPM موتور

• سیستم‌های امنیتی: تشخیص عبور

• پرینترها و دستگاه‌های CNC: تشخیص کاغذ یا مواد

✅ مزایا:

• عدم تماس فیزیکی با جسم

• سرعت پاسخ‌دهی بالا

• دقت قابل قبول

• نصب آسان

⚠️ محدودیت‌ها:

• حساس به گرد و غبار و آلودگی

• نیاز به تنظیم دقیق فاصله

• عملکرد ضعیف در محیط‌های پرنور

⚡ نکات نصب:

1. تنظیم فاصله: جسم باید دقیقاً از بین فرستنده و گیرنده عبور کند

2. تمیزی: lenses سنسور باید تمیز باشد

3. نور محیط: از نصب در محیط‌های با نور مستقیم خورشید خودداری شود
