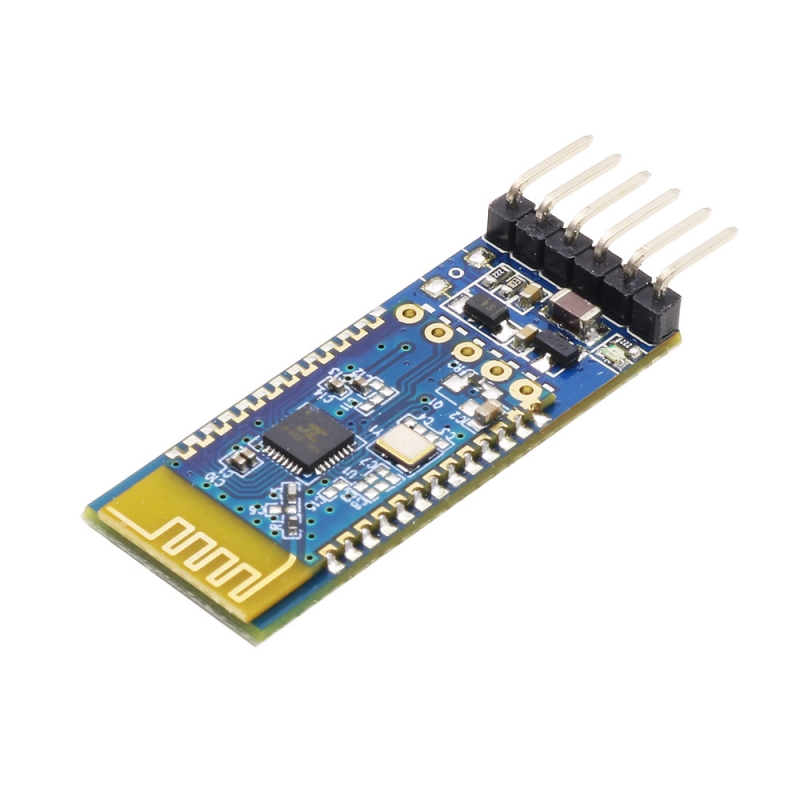

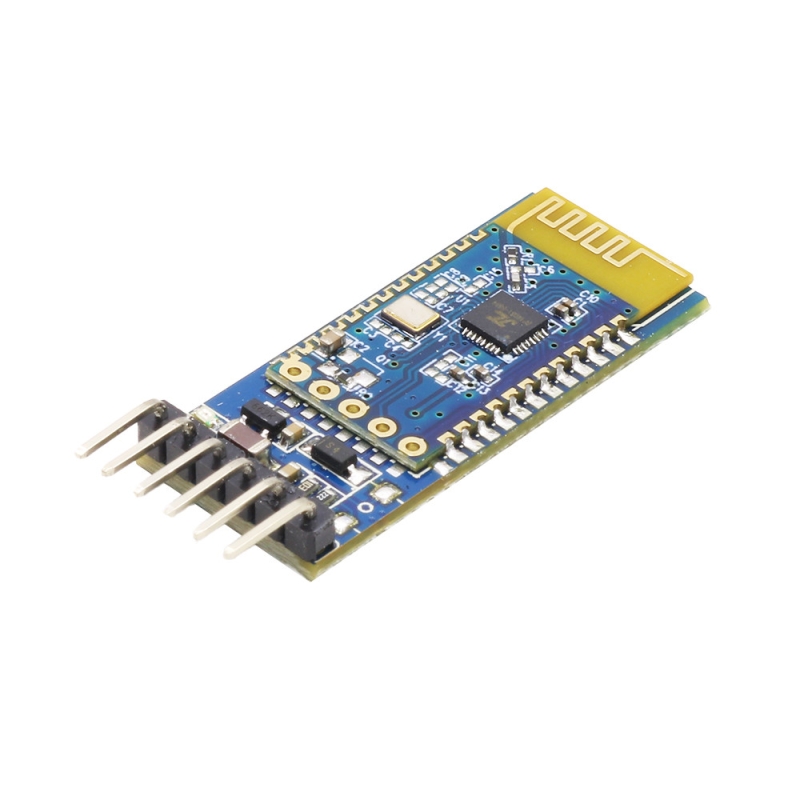

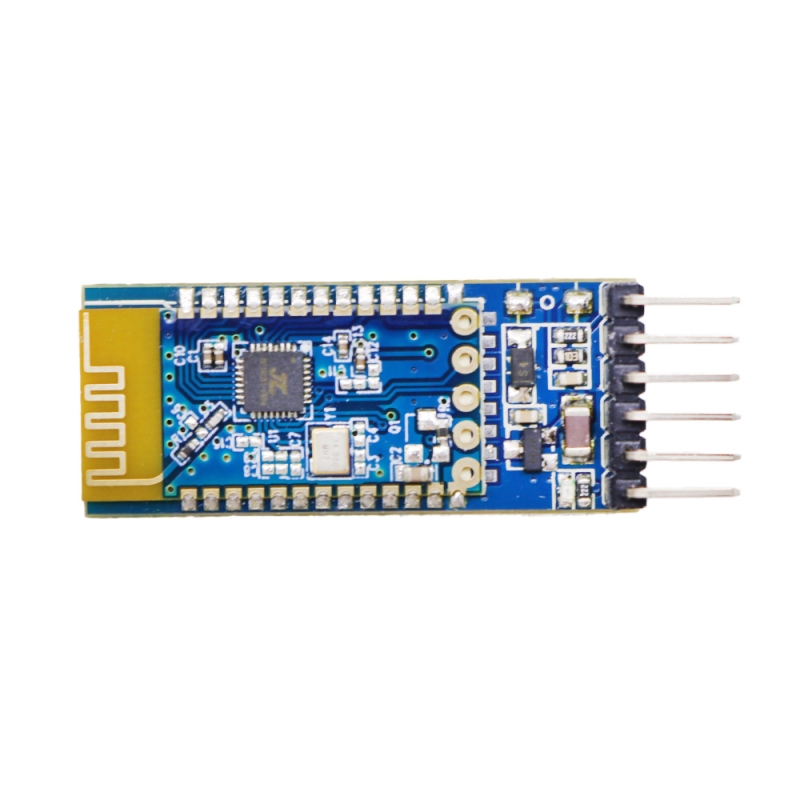

ماژول بلوتوث SPP-C یک ماژول ارتباطی بی‌سیم مبتنی بر پروتکل سریال (UART) است که از بلوتوث بهره می‌برد. این ماژول به‌صورت پیش‌فرض در حالت Slave کار می‌کند و با پشتیبانی از پروفایل SPP، امکان اتصال به انواع دستگاه‌های دارای بلوتوث مانند کامپیوتر، لپ‌تاپ، تلفن همراه و تبلت را فراهم می‌سازد. برد کمکی همراه این ماژول شامل تنظیمات تغذیه و پین‌هدهای مناسب بوده و استفاده از آن را در انواع بردبردها یا پروژه‌های میکروکنترلری آسان می‌کند. SPP-C دارای آنتن PCB داخلی، پشتیبانی از فرمان‌های AT برای تنظیماتی مانند نام، رمز عبور و بادریت، و چراغ LED وضعیت اتصال است. این ماژول گزینه‌ای مناسب برای پروژه‌های ارتباط بی‌سیم کوتاه‌برد تا فاصله 10 متر در فضای باز است.

مشخصات

ولتاژ کاری: 3.6 تا 6 ولت DC (مقدار پیشنهادی: ۵ ولت)
ولتاژ منطقی UART برابر 3.3 ولت (نیاز به مبدل سطح ولتاژ برای میکروکنترلرهای ۵ ولت)
فرکانس کاری: 2.4 تا 2.48 گیگاهرتز (باند ISM)
توان خروجی: کلاس 2 (حداکثر 4 dBm)
حساسیت گیرنده: 80- dBm
برد ارتباطی: تا 10 متر در فضای باز
سرعت انتقال داده: تا 3 مگابیت بر ثانیه (نظری)
پروفایل پشتیبانی‌شده: SPP (Serial Port Profile)
حالت پیش‌فرض: Slave
پشتیبانی از AT Command: بله
بادریت پیش‌فرض: 9600 بیت‌برثانیه
نوع آنتن: PCB داخلی
نمایشگر LED وضعیت: چشمک‌زن در حالت آماده‌به‌کار، روشن دائم در حالت اتصال

عملکرد

ماژول بلوتوث SPP-C که اغلب با تراشه‌های سری HC-05 یا مشابه عرضه می‌شود، یک ابزار ارتباط بی‌سیم سریال (UART) مبتنی بر بلوتوث نسخه 2.1 + EDR است. این ماژول در حالت پیش‌فرض Slave عمل می‌کند و از پروفایل SPP (Serial Port Profile) پشتیبانی می‌نماید. به‌واسطه آن می‌توان داده‌ها را به‌صورت بی‌سیم بین یک میکروکنترلر و دستگاه‌هایی مثل لپ‌تاپ، گوشی هوشمند یا کامپیوتر منتقل کرد.

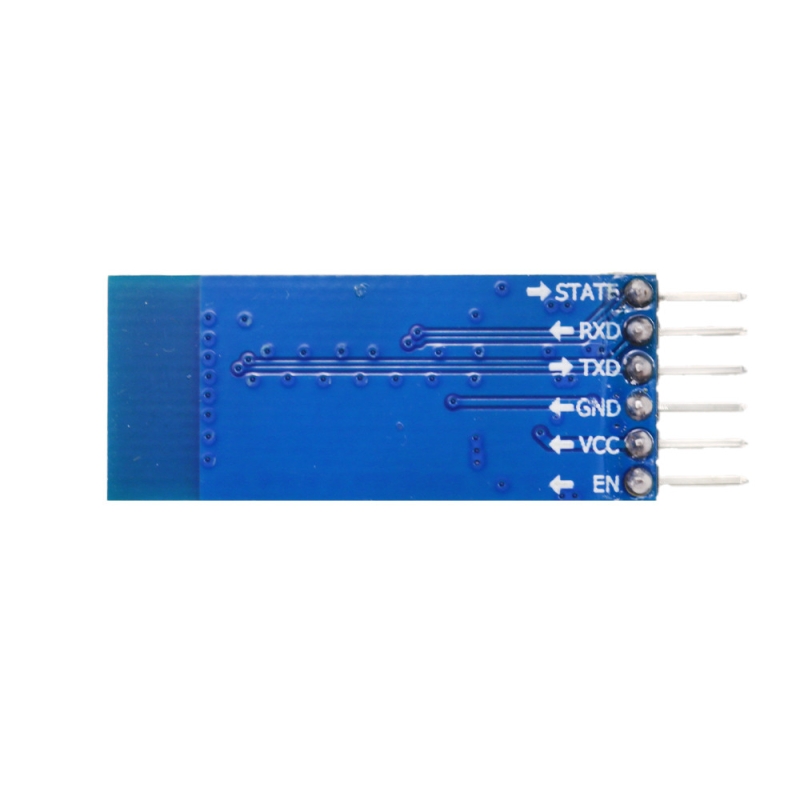

برد کمکی (Backplane) همراه ماژول شامل رگولاتور داخلی ولتاژ، پین‌هد 2.54 میلی‌متری برای اتصال آسان به بردبرد، و مدارات راه‌انداز است که راه‌اندازی آن را برای مبتدیان نیز بسیار ساده می‌کند. این ماژول همچنین از دستورات AT Command برای تنظیم نام، رمز، نقش (Master/Slave) و بادریت پشتیبانی می‌کند.

نشانگر LED روی برد در حالت چشمک‌زن به معنی “منتظر اتصال” و در حالت روشن دائم به معنی “اتصال برقرار شده” است.
