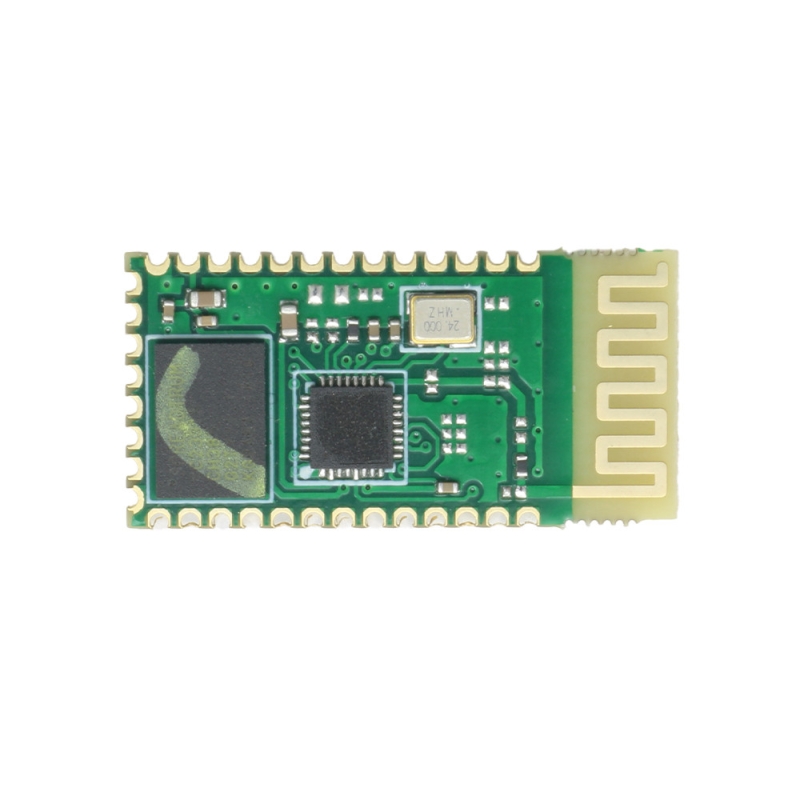

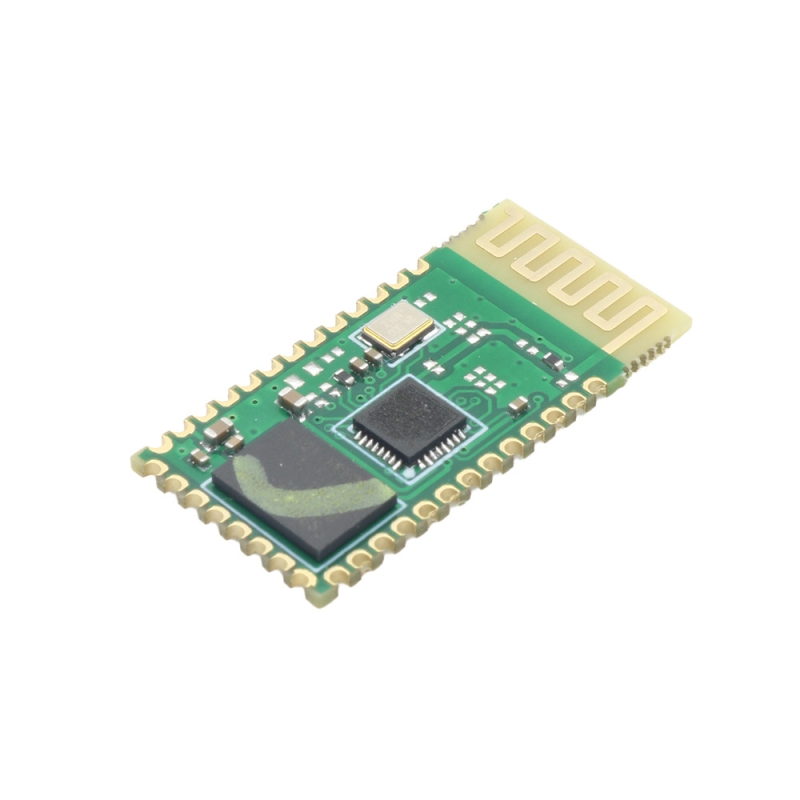

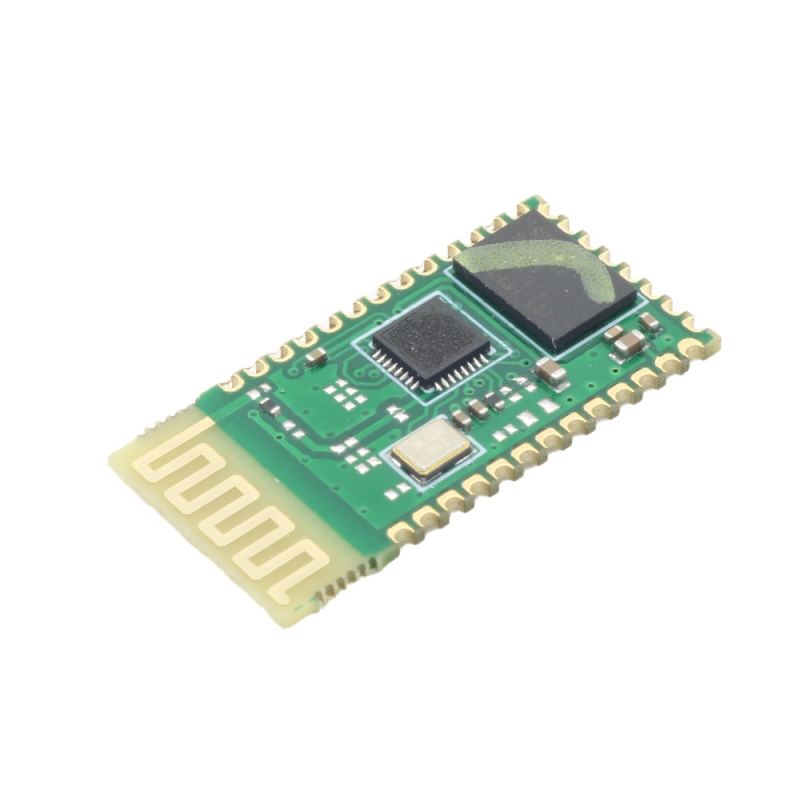

ماژول بلوتوث BLE یک ماژول ارتباطی بی‌سیم کم‌مصرف است که برای تبادل داده بین میکروکنترلرها، بردهای توسعه و دستگاه‌های هوشمند مانند موبایل و تبلت طراحی شده است. این ماژول از فناوری Bluetooth Low Energy استفاده می‌کند و نسبت به ماژول‌های بلوتوث کلاسیک مانند HC-05 مصرف انرژی کمتری دارد.

این ماژول از طریق رابط UART با میکروکنترلرهایی مانند Arduino، AVR، STM32 و ESP32 ارتباط برقرار می‌کند و امکان ارسال و دریافت داده به‌صورت بی‌سیم را فراهم می‌سازد. به دلیل پشتیبانی از BLE، این ماژول برای پروژه‌های اینترنت اشیا، تجهیزات باتری‌خور، سیستم‌های مانیتورینگ و کنترل بی‌سیم گزینه‌ای مناسب است.

در بسیاری از مدل‌های BLE، تنظیماتی مانند نام ماژول، نرخ انتقال UART و برخی پارامترهای ارتباطی از طریق دستورات AT قابل تغییر است. نوع و ساختار دستورات AT ممکن است بسته به مدل و فریمور ماژول متفاوت باشد.

مشخصات فنی

ولتاژ کاری: 3.3 تا 5 ولت با برد کمکی
ولتاژ کاری چیپ اصلی: 3.3 ولت
جریان کاری: کمتر از 20 میلی‌آمپر
جریان در حالت آماده‌به‌کار: کمتر از 1 میلی‌آمپر
فناوری ارتباطی: Bluetooth Low Energy
نسخه بلوتوث: BLE 4.0 یا بالاتر، بسته به مدل ماژول
فرکانس کاری: 2.4 گیگاهرتز، باند ISM
مدولاسیون: GFSK
توان خروجی: حداکثر 4 دسی‌بل‌میلی‌وات
حساسیت گیرنده: حدود -85 دسی‌بل‌میلی‌وات
برد ارتباطی: تا 10 متر در فضای باز، بسته به محیط و مدل ماژول
رابط ارتباطی: UART با سطح TTL
نرخ‌های انتقال داده: معمولاً 9600 تا 115200 بیت بر ثانیه، بسته به مدل ماژول
نرخ پیش‌فرض ارتباط: معمولاً 9600 بیت بر ثانیه
پروفایل ارتباطی: BLE GATT / UART Service

کاربردها

ریموت کنترل و مانیتورینگ
هوشمندسازی ساختمان‌ها
پروژه‌های اینترنت اشیا IoT
ارتباط بی‌سیم بین موبایل و میکروکنترلر
سیستم‌های آلارم و امنیتی
انتقال اطلاعات در سیستم‌ها
جایگزین کم‌مصرف برای ارتباط کابلی کوتاه‌برد
رباتیک
وسایل هوشمند و کنترل صنعتی
تجهیزات بازرسی و مانیتورینگ
سیستم‌های بی‌سیم نمایش، کنترل و افکت‌دهی LED
تجهیزات باتری‌خور و قابل‌حمل

نحوه استفاده

برای استفاده از ماژول، ابتدا پایه‌های تغذیه VCC و GND را به منبع تغذیه مناسب متصل کنید. در صورت استفاده از برد کمکی، معمولاً امکان تغذیه با 5 ولت وجود دارد، اما سطح منطقی ارتباط سریال بهتر است با 3.3 ولت سازگار باشد.

1- پایه TX ماژول را به RX میکروکنترلر متصل کنید.
2- پایه RX ماژول را به TX میکروکنترلر متصل کنید.
3- تغذیه مدار را متصل کنید.
4- با استفاده از اپلیکیشن‌های اسکن BLE مانند nRF Connect یا نرم‌افزارهای مشابه، ماژول را جستجو کنید.
5- پس از اتصال به ماژول، می‌توانید داده‌ها را از طریق UART ارسال و دریافت کنید.
6- برای تغییر تنظیمات، در صورت پشتیبانی ماژول، از دستورات AT مربوط به همان مدل استفاده کنید.

نکات مهم

این ماژول BLE است و با ماژول‌های بلوتوث کلاسیک مانند HC-05 از نظر روش اتصال و نرم‌افزارهای مورد استفاده تفاوت دارد.
در BLE معمولاً ارتباط از طریق سرویس‌ها و مشخصه‌های GATT انجام می‌شود و پروفایل SPP کلاسیک به‌صورت مستقیم پشتیبانی نمی‌شود.
برای اتصال با موبایل باید از اپلیکیشن‌های سازگار با BLE استفاده شود.
در گوشی‌های iOS استفاده از BLE بسیار مناسب‌تر از بلوتوث کلاسیک سریال است.
دستورات AT، نام پیش‌فرض، نرخ پیش‌فرض و روش ورود به حالت تنظیمات ممکن است بسته به مدل ماژول متفاوت باشد
